圓盤式軋蓋機

CVC 3034-2V

CVC 3034-2V 圓盤式軋蓋機專為瓿瓶封鋁蓋設計,主機採⽤伺服驅動穩定封蓋效能。

CVC 伺服軋蓋系統,適⽤瓶蓋:

  • 鋁蓋

機台特色

  • 採⽤西⾨⼦ PLC 控制系統與7 吋彩⾊觸控螢幕
  • 多達 500 個產品參數記憶組,可供快速存取產品⽣產參數資料檔案
  • 主機使⽤伺服⾺達驅動
  • 伺服驅動系統,提供精準穩定的輸出
  • 軋蓋產能:最⾼可達到每分鐘60 瓶 ( 實際產能需經 CVC 皇將⼯程團隊評估或測試客⼾的瓶與蓋⽽定)
  • 2 組使⽤DC 無刷⾺達軋蓋頭
  • 軋蓋頭的升降採⽤先進的伺服驅動,具有精確的軋蓋位置控制能⼒
  • 星盤易更換免調整
  • 夾瓶汽缸
  • 安全裝置:開⾨停機並螢幕警告顯⽰
  • 中空衛⽣級輸送帶:清潔簡易亦可依客⼾廠房與動線規劃,客製各式不同⻑度的輸送帶
  • 符合CE 認證的PC 外罩安全防護
  • 不鏽鋼結構,符合GMP 規範
  • 304 不鏽鋼理蓋、框架、⾯板外殼
  • ISO 9001:2015 品保認證

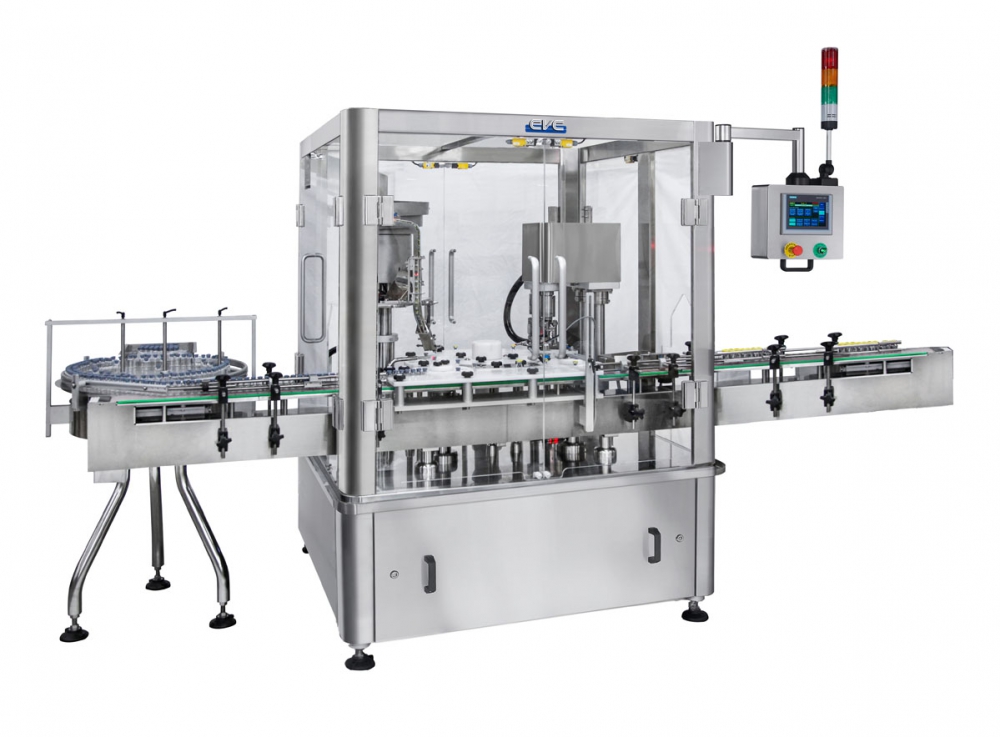

CVC 3034-2V
CVC 3034-2V

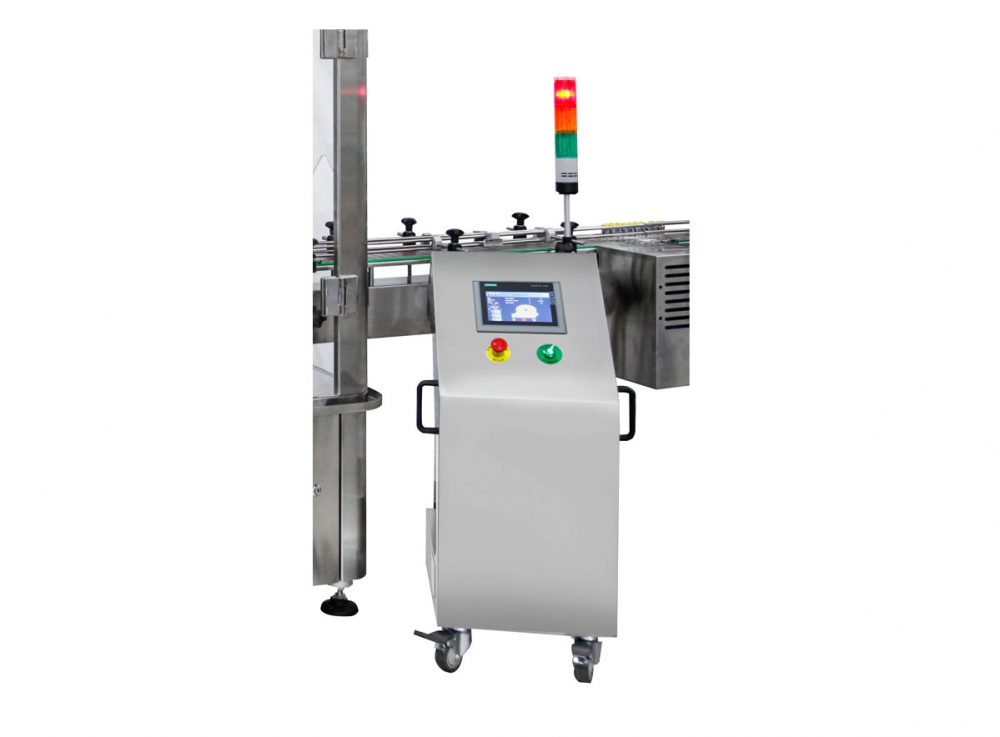

獨⽴式⼈機操作台
獨⽴式⼈機操作台

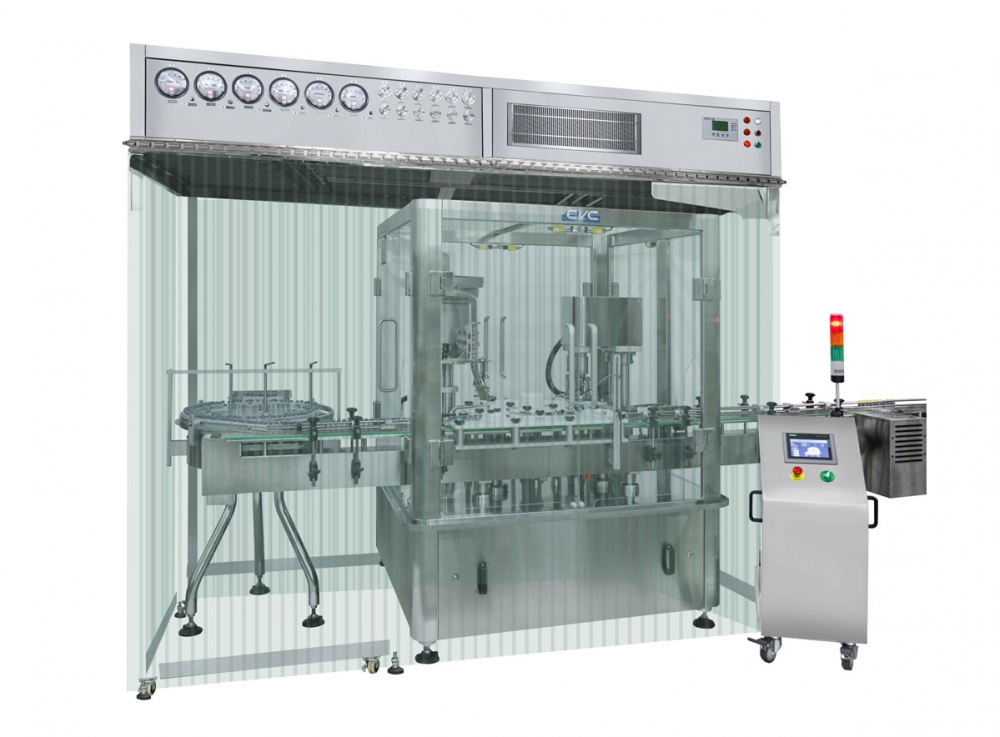

層流罩
層流罩

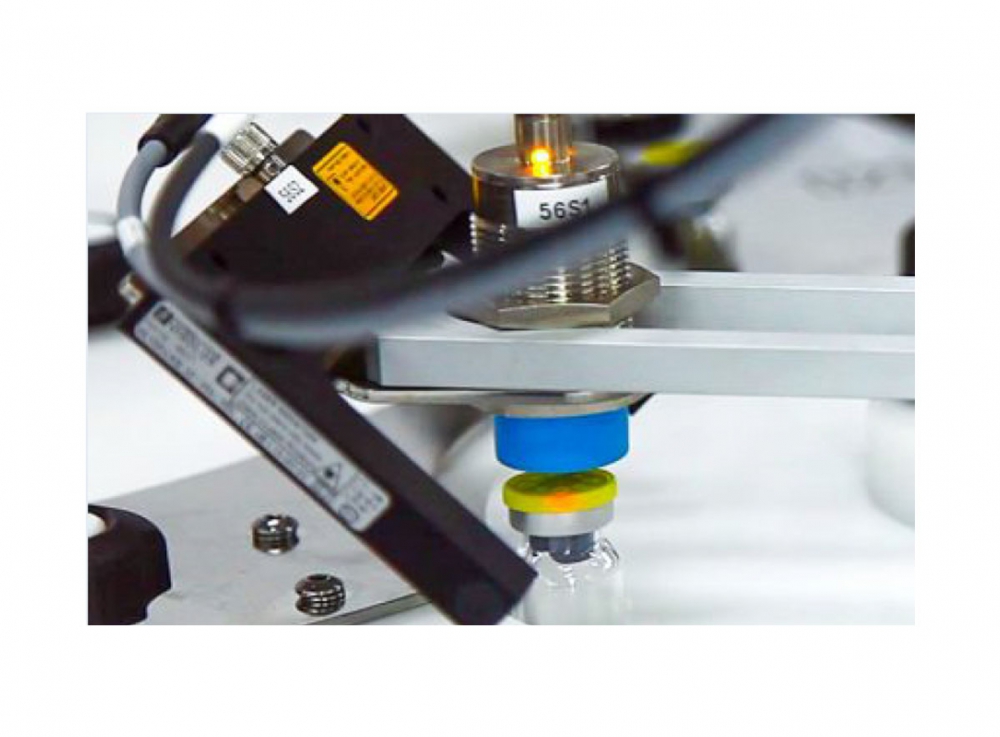

瓶與蓋檢測系統⽤於檢知鋁蓋與斜蓋
瓶與蓋檢測系統⽤於檢知鋁蓋與斜蓋
Previous Next Play Pause

技術規格

選購配備

  • 供瓶托盤組
  • 出⼊⼝端輸送帶加⻑
  • ⼊瓶∕收瓶轉盤
  • 層流罩
  • 獨⽴式⼈機操作台
  • 瓶蓋補料機( 爬坡式送蓋/ 補蓋機)
  • 檢測系統可檢知蓋內無鋁蓋與斜蓋
  • 排瓶系統可整合各式檢測裝置如:斜蓋與無鋁蓋
  • 排瓶確效
  • 不同瓶型更換規格套件組
  • 不同瓶蓋更換規格套件組- 送蓋軌道組與2組軋蓋頭
  • 符合 21CFR Part 11
  • ⽤於數據採集的OPC UA



機器視圖


上述相關機器尺寸適用於標準機型。輸送帶可視需求加長;長度可以根據客上述相關機器尺寸適用於標準機型。輸送帶可視需求加長;長度可以根據客戶實際需求而更動。本機可以獨立運行, 也可整合到自動包裝線中。所有CVC設備均享有一年保固。歡迎洽詢本公司取得完整的保固內容。


機器規格 CVC 3034-2V 機器規格
最大產能 (需依客戶樣品實測為準) 最⾼可達到每分鐘60 瓶
( 數據以10 ml 玻璃瓿瓶測試)
適用產品 瓶⾝類型:玻璃瓿瓶、⼩藥瓶( * )
* 不規則形狀的瓶子,請洽詢 CVC 皇將工程團隊。
瓶蓋類型:鋁蓋( ** )
** 壓蓋、內塞等的適用性,請洽詢 CVC 皇將工程團隊。
適用尺寸 瓶直徑: Ø 23mm ~ Ø 90mm
瓶⾼度: 45mm ~ 100mm
瓶蓋直徑: Ø 20mm ~ Ø 50mm
瓶蓋⾼度: 8mm ~ 25mm
電壓 220 V/ 50/60 HZ/ 3 PH
耗電量 3,500 VA (9 A)
氣壓 6 bar (87 psi)
耗氣量 20 NLit/m (0.7 CFM)
機器尺寸 3,300mm x 1,560mm x 2,200mm(⻑x 寬x ⾼)
機器淨重 1,560 kg
噪音值 70~75 dB
